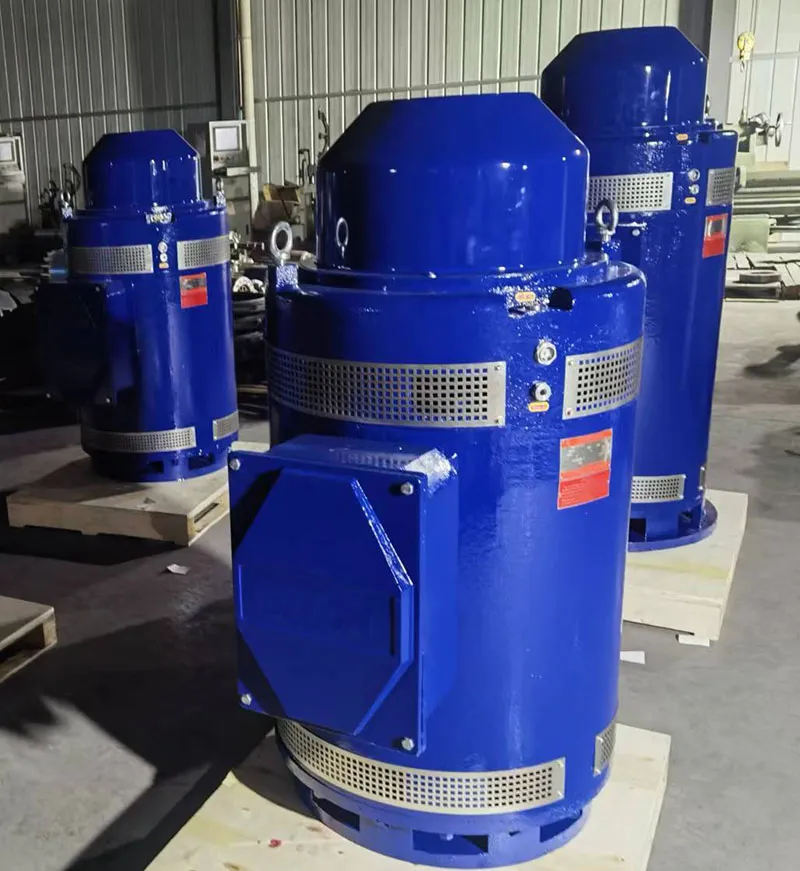

محرك VHS متوافق مع مغير التردد (VFD)

التردد: من 30 إلى 80 هيرتز
عامل الخدمة: 1.15
الارتفاع: 1000-2000 متر
درجة الحماية: WP1
القدرة: من 7.5 إلى 600 حصان (HP)، من 700 إلى 2000 حصان (HP)
السرعة: من 200 إلى 3600 لفة في الدقيقة
التردد: من 10 إلى 100 هيرتز
مادة الغلاف: الفولاذ المصبوب
من 220 إلى 230 فولت
تصميم NEMA، PWS، الاتزان الخاص
مزوّد بآلية مقاومة للدوران العكسي من نوع الكرة الفولاذية (نظام مقاومة للدوران العكسي باستخدام كرات فولاذية)
مشغل التردد المتغير (VFD) عند بدء التشغيل، تشغيل بنظام التردد المتغير (VFD)، نظام بدء تشغيل تدريجي
محمل الدفع: دفع سفلي، دفع قياسي، ودفع عالي.
المواد الخام المصنوع منها: فولاذ مصبوب.
نوع التثبيت: قاعدة تثبيت رأسية من نوع P-Base
وضعية العمود: رأسي.
التوازن الخاص: توازن خاص بتقنية PWS.
وضع التشغيل عند بدء التشغيل: تشغيل عبر مفتاح نجمة-دلتا، أو مشغّل التردد المتغيّر (VFD)، أو نظام التشغيل السلس
نطاق الجهد الواسع: من 300 إلى 460 فولت.
محامل دفع معزولة (اختياري): TMB(قياسي)، أو من علامات تجارية معروفة مثل NSK، SKF، وFAG
الضمان: من سنة إلى سنتين.
درجة الحرارة المحيطة: من 50 إلى 60 درجة مئوية.
الارتفاع عن سطح البحر: من 1000 إلى 2000 متر.

الموديل	القدرة المقننة (HP)	الغلاف	السرعة (RPM)	الجهد المقنن (V)	الكفاءة (%)	حمل الدفع المحوري (Ibs)	قطر الغلاف (in)	الوزن (Ibs)
VHS213-2-0075	7.5	213TP	3600	380-420V/660V	88.5	2000	10	302
VHS215-4-0075	7.5	215TP	1800	380-420V/660V	91.0	2500	10	302
VHS213-2-010	10	213TP	3600	380-420V/660V	89.5	2000	10	340
VHS215-4-010	10	215TP	1800	380-420V/660V	91.7	2500	10	340
VHS215-2-015	15	215TP	3600	380-420V/660V	90.2	2000	10	448
VHS254-4-015	15	254TP	1800	380-420V/660V	93.0	3200	10	583
VHS254-2-020	20	254TP	3600	380-420V/660V	91.0	2500	10	596
VHS256-4-020	20	256TP	1800	380-420V/660V	93.0	3200	10	621
VHS256-2-025	25	256TP	3600	380-420V/660V	91.7	2500	10	646
VHS284-4-025	25	284TP	1800	380-420V/660V	93.6	3200	10	658
VHS284-2-030	30	284TP	3600	380-420V/660V	91.7	2500	10	674
VHS286-4-030	30	286TP	1800	380-420V/660V	94.1	3200	10	698
VHS286-2-040	40	286TP	3600	380-420V/660V	92.4	2500	10	728
VHS324-4-040	40	324TP	1800	380-420V/660V	94.1	5500	16.5	937
VHS324-4-040	40	324TP	1800	460	94.1	5500	16.5	937
VHS324-2-050	50	324TP	3600	380-420V/660V	93.0	4290	16.5	956
VHS324-2-050	50	324TP	3600	460	93.0	4290	16.5	956
VHS326-4-050	50	326TP	1800	380-420V/660V	94.5	5500	16.5	989
VHS326-4-050	50	326TP	1800	460	94.5	5500	16.5	989
VHS326-2-060	60	326TP	3600	380-420V/660V	93.6	4290	16.5	1030
VHS326-2-060	60	326TP	3600	460	93.6	4290	16.5	1030
VHS364-4-060	60	364TP	1800	380-420V/660V	95.0	5600	16.5	1140
VHS364-4-060	60	364TP	1800	460	95.0	5600	16.5	1140
VHS364-2-075	75	364TP	3600	380-420V/660V	93.6	4400	16.5	1162
VHS364-2-075	75	364TP	3600	460	93.6	4400	16.5	1162
VHS365-4-075	75	365TP	1800	380-420V/660V	95.0	5600	16.5	1192
VHS365-4-075	75	365TP	1800	460	95.0	5600	16.5	1192
VHS365-2-100	100	365TP	3600	380-420V/660V	93.6	4400	16.5	1226
VHS365-2-100	100	365TP	3600	460	93.6	4400	16.5	1226
VHS404-4-100	100	404TP	1800	380-420V/660V	95.4	6700	16.5	1638
VHS404-4-100	100	404TP	1800	460	95.4	6700	16.5	1638
VHS404-2-125	125	404TP	3600	380-420V/660V	94.1	5265	16.5	1646
VHS404-2-125	125	404TP	3600	460	94.1	5265	16.5	1646
VHS405-4-125	125	405TP	1800	380-420V/660V	95.4	6700	16.5	1700
VHS405-4-125	125	405TP	1800	460	95.4	6700	16.5	1700
VHS405-2-150	150	405TP	3600	380-420V/660V	94.1	6285	16.5	1755
VHS405-2-150	150	405TP	3600	460	94.1	6285	16.5	1755
VHS444-4-150	150	444TP	1800	380-420V/660V	95.8	8000	16.5	2256
VHS444-4-150	150	444TP	1800	460	95.8	8000	16.5	2256
VHS445-4-200	200	445TP	1800	380-420V/660V	95.8	8000	16.5	2438
VHS445-4-200	200	445TP	1800	460	95.8	8000	16.5	2438
VHS445-4-250	250	445TP	1800	380-420V/660V	95.8	8000	16.5	2588
VHS445-4-250	250	445TP	1800	460	95.8	8000	16.5	2588
VHS447-4-300	300	447TP	1800	460	95.8	8000	20	2990
VHS5006P-4-300	300	5006P	1800	460	95.8	8750	20	3946
VHS5006P-4-350	350	5006P	1800	460	95.8	8750	20	4057
VHS5008P-4-400	400	5008P	1800	460	95.8	8750	24.5	5302
VHS5008P-4-450	450	5008P	1800	460	96.2	8750	24.5	5483
VHS5008P-4-500	500	5008P	1800	460	96.2	8750	24.5	5655
VHS5807P-4-600	600	5807P	1800	460	96.2	9680	30.5	6872

الخصائص

كفاءة عالية وتوفير الطاقة

تحسين النظام الهيدروليكي: يجمع بين المحرك الفعال والنمذجة الهيدروليكية لتقليل احتكاك تدفق المياه، مما يعزز كفاءة الضخ ويقلل من استخدام الطاقة بنسبة من 20 إلى 30%.
تكاليف تشغيل منخفضة: يقترن بأنظمة التحكم الموفرة للطاقة، مما يقلل بشكل كبير من نفقات الكهرباء على المدى الطويل.

هيكل مدمج وخفيف الوزن

تصميم متكامل: يتم إدخال عمود المضخة مباشرة في فتحة عمود المحرك، مما يخلق وحدة مدمجة وخفيفة الوزن مناسبة للآبار التي يتراوح عمقها من 20 إلى 300 متر.
تركيب مبسط: يعمل تحت الماء دون الحاجة إلى مضخات معقدة، مما يقلل من المساحة وتكاليف البناء.

القدرة على التكيف والموثوقية

تنوع السيناريوهات المتعددة: يتعامل مع المياه النظيفة ومياه الصرف الصحي ومياه البحر والسوائل المسببة للتآكل، مع نطاق رأس يتراوح من 10 إلى 900 متر.
متانة بيئية قصوى: يضمن تصميم تبديد الحرارة العالية التشغيل المستقر تحت الحرارة والضغط العاليين.

الاستقرار التشغيلي

تصميم منخفض الاهتزاز: يعمل عمود التشغيل وهيكل المحمل المحسن على تقليل التآكل الميكانيكي، مما يطيل عمر الخدمة.
مقاومة التداخل: يقاوم غلاف الفولاذ المصبوب وتصميم المحرك المزيت التآكل والرمل، مما يضمن الاستقرار على المدى الطويل.

راحة الصيانة

الهيكل المعياري: تسمح المكونات الرئيسية مثل المحامل (كراسي التحميل) والمراوح بالاستبدال السريع، مما يقلل من وقت التوقف عن العمل.
نظام التشحيم الذاتي: يقلل التشحيم المسبق باستخدام كوب الزيت أو الماء النظيف من تكرار الصيانة.

صديق للبيئة ومنخفض الضوضاء

التشغيل الأخضر (محافظ على البيئة): لا ينبعث منه أي ملوثات، ويلبي المعايير البيئية.
تقنية هادئة: تصميم كهرومغناطيسي محسن يحافظ على ضوضاء التشغيل أقل من متوسطات المعايير الصناعية.

إمكانية التخصيص

خيارات المواد المرنة: توفر منافذ من الحديد الزهر أو الفولاذ المقاوم للصدأ أو النحاس لتناسب احتياجات جودة المياه المحددة.
تخصيص الرأس العالي: ضبط طول جسم المضخة لعمق البئر، مع رؤوس أحادية المرحلة تتراوح من أمتار إلى مئات الأمتار.
