محركات كهربائية

محركات عمود الإدارة المجوفة (محركات VHS)VHS Motors

محركات كهربائية لمضخات مياه الآبار العميقة
  • الجهد المقنن: 230\460 فولت/690V/1000V/10kV
  • القدرة: من 10 إلى 500 حصان (HP)، من 600 إلى 2500 حصان (HP)
  • السرعة: 600 إلى 3600 لفة في دقيقة
  • درجة الحماية: IP23\IP55، WP1
  • تصنيف العزل: تصنيف B أو تصنيف H

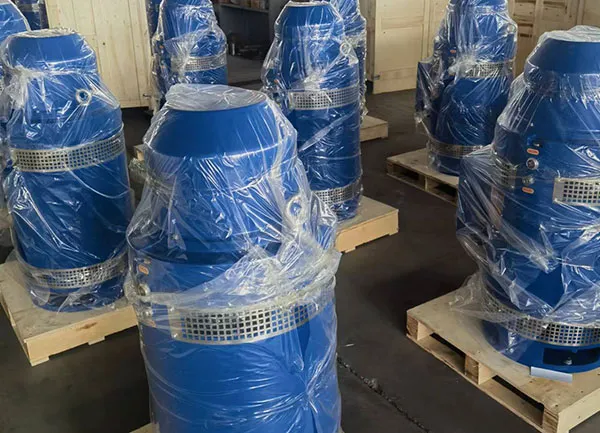

محركات VHS

محركات عمود الإدارة المجوفة (محركات VHS) هي محركات كهربائية لمضخات مياه الآبار العميقة، يتم تركيبها عادة في الآبار العميقة أو الآبار الجوفية لاستخراج أو نقل المياه الجوفية. تستخدم محركات VHS الخاصة بنا في مجموعة متنوعة من الحالات، بما في ذلك عمليات إنقاذ المناجم، وتصريف مياه البناء، والري الزراعي، والمؤسسات الصناعية والتعدينية، وإمدادات المياه والصرف الصحي في المناطق الحضرية، ومعالجة مياه الصرف الصحي.
محرك VHSمتوافق مع معايير IEC
محرك VHSمتوافق مع معايير IEC
القدرة:
من 10 إلى 2500 حصان (HP)
الجهد:
230V\460V\690V\1kV\6kV\10kV
جهد الدخل:
300 إلى 460 فولت
مادة الغلاف:
القولاذ المصبوب
معلومات عن المنتج
محرك VHSمتوافق مع معايير NEMA
محرك VHSمتوافق مع معايير NEMA
المعايير:
NEMA MG-1، MG-13، IEEE-841
الشهادات:
CE، CSA، UL
الجهد المقنن:
230V\460V أو حسب الطلب
التردد المقنن:
60 هيرتز
معلومات عن المنتج
محرك TEFC VHS
محرك TEFC VHS
عامل الخدمة:
1.15
التردد:
50\60 هيرتز
السرعة:
1800\3600 لفة في الدقيقة
الجهد:
230\460\690 فولت
معلومات عن المنتج
محرك VHSمتوافق مع مغير التردد (VFD)
محرك VHSمتوافق مع مغير التردد (VFD)
التردد:
من 30 إلى 80 هيرتز
عامل الخدمة:
1.15
أقصى درجة حرارة تشغيل:
55 درجة مئوية
الارتفاع:
2000 متر
معلومات عن المنتج

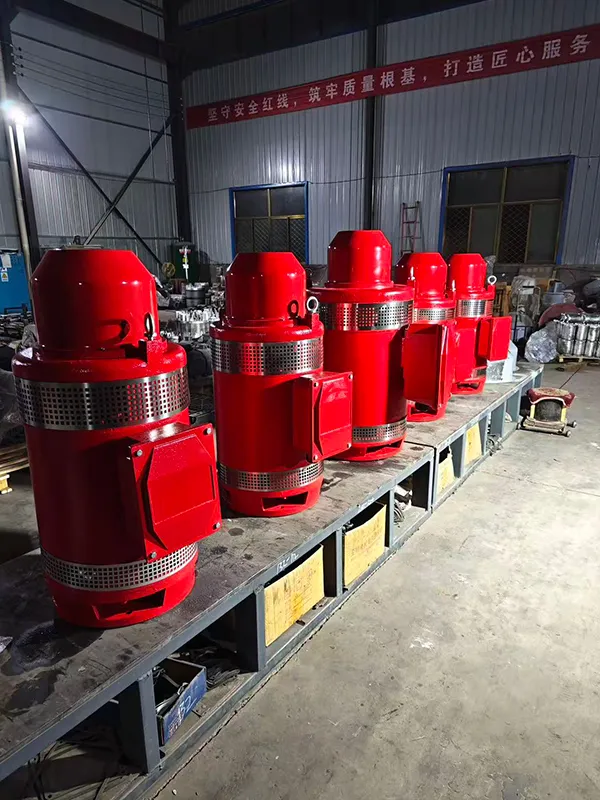

محرك مضخة مكافحة الحريق الرأسية
محرك مضخة مكافحة الحريق الرأسية
تصنيف العزل:
تصنيف F
عامل الخدمة:
1.15
التردد:
50\60 هيرتز
الجهد:
230\460\690 فولت
معلومات عن المنتج
محرك VHS ذو كفاءة عالية
محرك VHS ذو كفاءة عالية
كفاءة الطاقة:
من 90 إلى 96%
عامل الخدمة:
1.15
أقصى درجة حرارة تشغيل:
55 درجة مئوية
الارتفاع:
2000 متر
معلومات عن المنتج
محرك مضخة المياه الرأسية
محرك مضخة المياه الرأسية
تصنيف العزل:
تصنيف F
عامل الخدمة:
1.15
أقصى درجة حرارة تشغيل:
55 درجة مئوية
الارتفاع:
2000 متر
معلومات عن المنتج
محرك مضخة الآبار العميقة متوافق مع مغير التردد (VFD)
محرك مضخة الآبار العميقة متوافق مع مغير التردد (VFD)
تصنيف العزل:
تصنيف F\تصنيف H
الجهد:
من 380 إلى 415 فولت
التردد:
5 هيرتز\50 هيرتز\75 هيرتز\90 هيرتز
عامل الخدمة:
1.15
معلومات عن المنتج
محرك مضخة عمودية جهد عالي
محرك مضخة عمودية جهد عالي
القدرة المقننة:
500\1000\2000\5000 كيلو وات
الجهد المقنن:
6\10\20 كيلو فولت
معامل القدرة:
0.89
معلومات عن المنتج

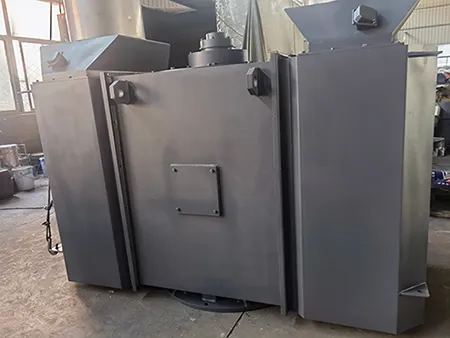

المحرك الكهربائي العمودي بالعمود المجوف (محرك حثي ثلاثي الأطوار)
المحرك الكهربائي العمودي بالعمود المجوف (محرك حثي ثلاثي الأطوار)
القدرة المعيارية المصممة:
1000kW
الجهد المقدر:
6300V
التيار المعياري المصمم:
109.2A
السرعة المعيارية المصممة:
1700/1470 دورة في الدقيقة
معلومات عن المنتج

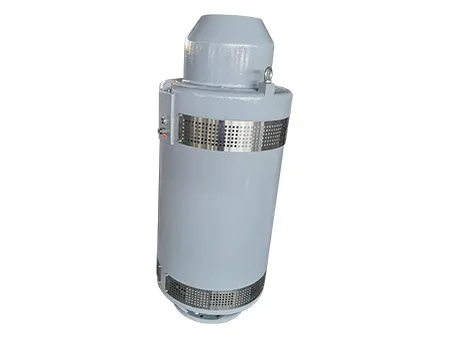

محرك عمود الإدارة المجوف العمودي VHS5806P (محرك حثي ثلاثي الطور بقوة 500 حصان)
محرك عمود الإدارة المجوف العمودي VHS5806P (محرك حثي ثلاثي الطور بقوة 500 حصان)
القدرة:
500HP
التيار:
626A
الجهد الكهربائي:
400 V
أقصى درجة حرارة محيطة:
40 ℃
معلومات عن المنتج
تم بنجاح تسليم المحرك العمودي ذو العمود المجوف – أداء موثوق وكفاءة تشغيل عالية لتطبيقات صناعية ثقيلة
محرك عمود الإدارة المجوف العمودي HS250-1-4 (بقوة 75 حصان، محرك حثي ثلاثي الطور)
الطراز VHS250-1-4 درجة العزل F
الرقم التسلسلي 2025111320001 نمط التشغيل تشغيل مستمر (S1)
القدرة 75HP المعيار IEC60034-1
التيار 98A الكفاءة 94.6%
الجهد الكهربائي 400V الوزن 545kg
التردد 60Hz الدوران مع عقارب الساعة
السرعة 1780 دورة/ دقيقة معامل الخدمة 1.15
التوصيلات (Δ) Delta (توصيل مثلث (Δ درجة الحماية IP23
تاريخ التسليم 2025-11-13
محرك عمود الإدارة المجوف العمودي HS250-1-4 (بقوة 75 حصان، محرك حثي ثلاثي الطور)
محرك عمود الإدارة المجوف العمودي HS250-2-4 (بقوة 100 حصان، محرك حثي ثلاثي الطور)
الطراز VHS250-2-4 درجة العزل F
الرقم التسلسلي 2025121102204 نمط التشغيل تشغيل مستمر (S1)
القدرة 100HP المعيار IEC60034-1
التيار 131A الكفاءة 95%
الجهد الكهربائي 400V الوزن 605kg
التردد 60Hz الدوران مع عقارب الساعة
السرعة 1780 دورة/ دقيقة معامل الخدمة 1.15
التوصيلات (Δ) Delta (توصيل مثلث (Δ درجة الحماية IP23
تاريخ التسليم 2025-12-11
محرك عمود الإدارة المجوف العمودي HS250-2-4 (بقوة 100 حصان، محرك حثي ثلاثي الطور)
محرك عمود الإدارة المجوف العمودي VHS280-1-4 (بقوة 150/ 200 حصان، محرك حثي ثلاثي الطور)
الطراز VHS280-1-4 درجة العزل F
الرقم التسلسلي 20240425002 نمط التشغيل تشغيل مستمر (S1)
القدرة 150HP المعيار IEC60034-1
التيار 187/108A الكفاءة 95.4%
الجهد الكهربائي 400/690V الوزن 900kg
التردد 50Hz الدوران مع عقارب الساعة
السرعة 1480 دورة/ دقيقة معامل الخدمة 1.15
التوصيلات تشغيل تدريجي بطريقة نجمة/مثلث درجة الحماية IP23
تاريخ التسليم 2024-04-25
الطراز VHS280-1-4 درجة العزل F
الرقم التسلسلي 20241220002 نمط التشغيل تشغيل مستمر (S1)
القدرة 200HP المعيار IEC60034-1
التيار 254A الكفاءة 95.80%
الجهد الكهربائي 400V الوزن 1169kg
التردد 60Hz الدوران مع عقارب الساعة
السرعة 1800 دورة/ دقيقة معامل الخدمة 1.15
التوصيلات (Δ) Delta (توصيل مثلث (Δ درجة الحماية IP23
تاريخ التسليم 2024-12-20
محرك عمود الإدارة المجوف العمودي VHS280-1-4 (بقوة 150/ 200 حصان، محرك حثي ثلاثي الطور)
محرك عمود الإدارة المجوف العمودي VHS280-3-4 (بقوة 200 حصان، محرك حثي ثلاثي الطور)
الطراز VHS280-3-4 درجة العزل F
الرقم التسلسلي 2025111320001 نمط التشغيل تشغيل مستمر (S1)
القدرة 200HP المعيار IEC60034-1
التيار 267/154A الكفاءة 95.8%
الجهد الكهربائي 380/660V الوزن 1090kg
التردد 60Hz الدوران مع عقارب الساعة
السرعة 1760 دورة/ دقيقة معامل الخدمة 1.15
التوصيلات (Δ) Delta (توصيل مثلث (Δ درجة الحماية IP23
تاريخ التسليم 2025-11-13
محرك عمود الإدارة المجوف العمودي VHS280-3-4 (بقوة 200 حصان، محرك حثي ثلاثي الطور)
محرك عمود الإدارة المجوف العمودي VHS315-4-4 (بقوة 350 حصان، محرك حثي ثلاثي الطور)
الطراز VHS315-4-4 درجة العزل F
الرقم التسلسلي 20250312002 نمط التشغيل تشغيل مستمر (S1)
القدرة 350HP المعيار IEC60034-1
التيار 434A الكفاءة 96.00%
الجهد الكهربائي 400V الوزن 1445kg
التردد 60Hz الدوران مع عقارب الساعة
السرعة 1800 دورة/ دقيقة معامل الخدمة 1.15
التوصيلات (Δ) Delta (توصيل مثلث (Δ درجة الحماية IP23
تاريخ التسليم 2025-3-12
محرك عمود الإدارة المجوف العمودي VHS315-4-4 (بقوة 350 حصان، محرك حثي ثلاثي الطور)

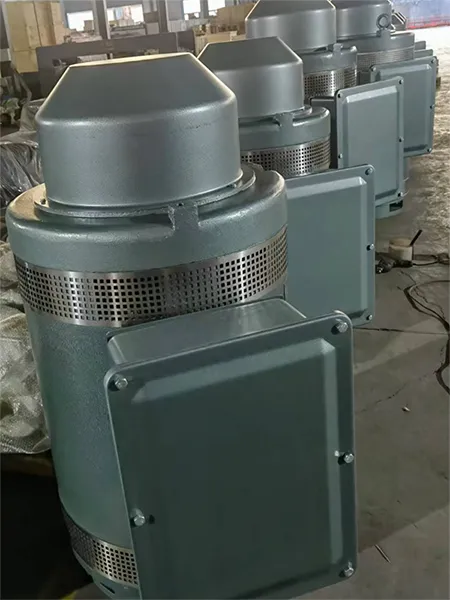

محرك عمود الإدارة المجوف العمودي VHS315-1-4 (بقوة 400 حصان، محرك حثي ثلاثي الطور)
الطراز VHS355-1-4 درجة العزل F
الرقم التسلسلي 2025111340001 نمط التشغيل تشغيل مستمر (S1)
القدرة 400 HP المعيار IEC60034-1
التيار 528/306A الكفاءة 96%
الجهد الكهربائي 380/660V الوزن 1783kg
التردد 60Hz الدوران مع عقارب الساعة
السرعة 1760 دورة/ دقيقة معامل الخدمة 1.15
التوصيلات تدريجي بطريقة نجمة/مثلث درجة الحماية IP23
تاريخ التسليم 2025-11-13
الطراز VHS355-1-4 درجة العزل F
الرقم التسلسلي 2025111340001 نمط التشغيل تشغيل مستمر (S1)
القدرة 400 HP المعيار IEC60034-1
التيار 528/306A الكفاءة 96%
الجهد الكهربائي 380/660V الوزن 1783kg
التردد 60Hz الدوران مع عقارب الساعة
السرعة 1760 دورة/ دقيقة معامل الخدمة 1.15
التوصيلات تدريجي بطريقة نجمة/مثلث درجة الحماية IP23
تاريخ التسليم 2025-11-13
الطراز VHS355-1-4 درجة العزل F
الرقم التسلسلي 20241220001 نمط التشغيل تشغيل مستمر (S1)
القدرة 400HP المعيار IEC60034-1
التيار 501A الكفاءة 96%
الجهد الكهربائي 400V الوزن 1783kg
التردد 60Hz الدوران مع عقارب الساعة
السرعة 1800 دورة/ دقيقة معامل الخدمة 1.15
التوصيلات (Δ) Delta (توصيل مثلث (Δ درجة الحماية IP23
تاريخ التسليم 2024-12-20
محرك عمود الإدارة المجوف العمودي VHS315-1-4 (بقوة 400 حصان، محرك حثي ثلاثي الطور)
محرك عمود الإدارة المجوف العمودي VHS355-3-4 (بقوة 300 / 500 حصان، محرك حثي ثلاثي الطور)
الطراز VHS355-3-4 درجة العزل F
الرقم التسلسلي 20241220001 نمط التشغيل تشغيل مستمر (S1)
القدرة 300HP المعيار IEC60034-1
التيار 368A الكفاءة 96%
الجهد الكهربائي 400V الوزن 1375kg
التردد 60Hz الدوران مع عقارب الساعة
السرعة 1800 دورة/ دقيقة معامل الخدمة 1.15
التوصيلات (Δ) Delta (توصيل مثلث (Δ درجة الحماية IP 23
تاريخ التسليم 2024-12-20
الطراز VHS355-3-4 درجة العزل F
الرقم التسلسلي 20241220002 نمط التشغيل تشغيل مستمر (S1)
القدرة 500HP المعيار IEC60034-1
التيار 626A الكفاءة 96%
الجهد الكهربائي 400V الوزن 2273kg
التردد 60Hz الدوران مع عقارب الساعة
السرعة 1800 دورة/ دقيقة معامل الخدمة 1.15
التوصيلات (Δ) Delta (توصيل مثلث (Δ درجة الحماية IP23
تاريخ التسليم 2024-12-20
الطراز VHS355-3-4 درجة العزل F
القدرة 500HP نمط التشغيل تشغيل مستمر (S1)
التيار الكهربائي 659/381A الكفاءة 96%
الجهد الكهربائي 380/660V الوزن 2500kg
التردد 60Hz الدوران مع عقارب الساعة
السرعة 1760 دورة/ دقيقة معامل الخدمة 1.15
التوصيلات تدريجي بطريقة نجمة/مثلث درجة الحماية IP23
المعيار IEC60034-1 تاريخ التسليم 2024.12.20
محرك عمود الإدارة المجوف العمودي VHS355-3-4 (بقوة 300 / 500 حصان، محرك حثي ثلاثي الطور)
محرك عمود الإدارة المجوف العمودي VHS400-1-4 (بقوة 600 حصان، محرك حثي ثلاثي الطور)
الطراز VHS400-1-4 درجة العزل F
الرقم التسلسلي 2025111360001 نمط التشغيل تشغيل مستمر (S1)
القدرة 600HP المعيار IEC60034-1
التيار 791/457A الكفاءة 96%
الجهد الكهربائي 380/660V الوزن 2360kg
التردد 60Hz الدوران مع عقارب الساعة
السرعة 1760 دورة/ دقيقة معامل الخدمة 1.15
التوصيلات تدريجي بطريقة نجمة/مثلث درجة الحماية IP 23
تاريخ التسليم 2025-11-13
محرك عمود الإدارة المجوف العمودي VHS400-1-4 (بقوة 600 حصان، محرك حثي ثلاثي الطور)
محرك عمود الإدارة المجوف العمودي VHS445TP-4 (بقوة 250 حصان، محرك حثي ثلاثي الطور)
الطراز VHS445TP-4 درجة العزل H
الرقم التسلسلي 20240617001 نمط التشغيل تشغيل مستمر (S1)
القدرة 250HP المعيار NEMA
التيار 326/188A الكفاءة 95.80%
الجهد الكهربائي 380/660V الوزن 1130kg
التردد 60Hz الدوران مع عقارب الساعة
السرعة 1800 دورة/ دقيقة معامل الخدمة 1.15
التوصيلات (Δ) Delta (توصيل مثلث (Δ الغلاف WP-1
محمل الطرف الدافع 7328B NSK محمل الطرف المقابل 6317 NSK
تاريخ التسليم 2024-6-17
محرك عمود الإدارة المجوف العمودي VHS445TP-4 (بقوة 250 حصان، محرك حثي ثلاثي الطور)
محرك عمود الإدارة المجوف العمودي VHS445TP-4 (بقوة 250 حصان، محرك حثي ثلاثي الطور)
الطراز VHS445TP-4 درجة العزل H
الرقم التسلسلي 20240617002 نمط التشغيل تشغيل مستمر (S1)
القدرة 250HP المعيار NEMA
التيار 326/188A الكفاءة 95.80%
الجهد الكهربائي 380/660V الوزن 1130kg
التردد 60Hz الدوران مع عقارب الساعة
السرعة 1800 دورة/ دقيقة معامل الخدمة 1.15
التوصيلات (Δ) Delta (توصيل مثلث (Δ الغلاف WP-1
محمل الطرف الدافع 7328B NSK محمل الطرف المقابل 6317 NSK
تاريخ التسليم 2024-6-17
محرك عمود الإدارة المجوف العمودي VHS445TP-4 (بقوة 250 حصان، محرك حثي ثلاثي الطور)

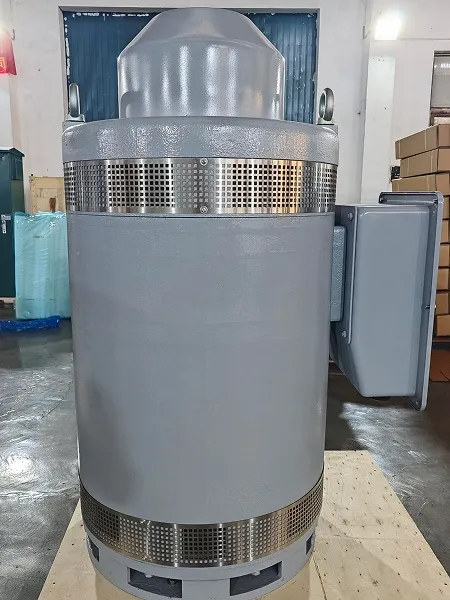

محرك عمود الإدارة المجوف العمودي VHS5008TP-4 (بقوة 500 حصان، محرك حثي ثلاثي الطور)
الطراز VHS5008TP-4 الرقم التسلسلي 20240425001
القدرة 500HP درجة العزل H
التيار 626A نمط التشغيل تشغيل مستمر (S1)
الجهد 400V أقصى درجة حرارة محيطة 40℃
التردد 60Hz الغلاف TEFC
السرعة 1750 دورة/ دقيقة الكفاءة 96%
القدرة الاسمية 24.5 عامل الخدمة 1.15
نوع الزيت للطرف الدافع 4L الطور الكهربائي 3
موصلات التغذية 6 الدفع المحوري للأسفل 14800 lbf (14800 رطل قوة)
التصميم B الكود G
محمل النهاية (الطرف) الدافعة 7332B محمل الطرف المقابل 6222-C3
المعيار NEMA MG-1 Part 31 الوزن 2200kg
محرك عمود الإدارة المجوف العمودي VHS5008TP-4 (بقوة 500 حصان، محرك حثي ثلاثي الطور)
محرك عمود الإدارة المجوف العمودي VHS5008P-4 (بقوة 650 حصان، محرك حثي ثلاثي الطور)
الطراز VHS5008P-4 الرقم التسلسلي 2025102565001
القدرة 650HP درجة العزل H
التيار 84A نمط التشغيل تشغيل مستمر (S1)
الجهد 400V أقصى درجة حرارة محيطة 40 ℃
التردد 60Hz الغلاف WP-1
السرعة 180 r/min الكفاءة 96%
القدرة الاسمية 31.5 عامل الخدمة 1.15
نوع الزيت للطرف الدافع 5L الطور الكهربائي 3
موصلات التغذية 6 الدفع المحوري للأسفل 14800 lbf (14800 رطل قوة)
التصميم B الكود G
محمل النهاية (الطرف) الدافعة 7332B محمل الطرف المقابل 6222
المعيار NEMA MG-1 Part 31 الوزن 2500kg
محرك عمود الإدارة المجوف العمودي VHS5008P-4 (بقوة 650 حصان، محرك حثي ثلاثي الطور)
التطبيقات
الري الزراعي وإمدادات المياه الريفية
  • استخراج المياه من المرتفعات الجبلية: تعمل محركات المضخات ذات الأعمدة الطويلة في الآبار العميقة عبر التضاريس الوعرة مثل الهضاب والجبال، للوصول إلى المياه الجوفية من الآبار التي يصل عمقها إلى 100 متر لدعم احتياجات الري ومياه الشرب في المناطق المعرضة للجفاف.
  • ري الأراضي الزراعية على نطاق واسع: بفضل الأداء عالي التدفق والارتفاع العالي، تعمل هذه المحركات على سحب المياه الجوفية بكفاءة لتلبية متطلبات المحاصيل كثيفة المياه مثل القمح والأرز.
مصانع اللب والورق
  • تشغيل مستمر وعالي التحميل: تحقق محركات VHS أداءً موثوقًا على مدار الساعة لتشغيل محركات تحريك اللب والمضخات وأنظمة التفريغ التي تُستخدم بكثرة في خطوط إنتاج الورق.
  • تصميم مقاوم للرطوبة: بفضل الحاويات المُحكمة والمواد المقاومة للتآكل، مثل محركات VHS المطابقة لمعيار NEMA، أو VHS المغلقة بالكامل والمبردة بمروحة (TEFC)، فإنها مثالية للبيئات الرطبة والمشبعة بالألياف كما هو الحال في مصانع اللب.
البلديات وأنظمة معالجة مياه الصرف الصحي
  • استهلاك منخفض للطاقة: تتوفر محركات VHS بكفاءة عالية ضمن فئات IE3 وIE4 وIE5، ما يُساهم في تقليل استهلاك الطاقة بشكل كبير، ويمنح البلديات حلاً اقتصادياً يُناسب التشغيل طويل الأمد.
  • حماية ضد الدوران العكسي: مزوّدة بآلية مقاومة للدوران العكسي من نوع الكرة الفولاذية، لضمان التشغيل في اتجاه واحد فقط، مما يحمي المضخات من التلف الناتج عن انعكاس التدفق.

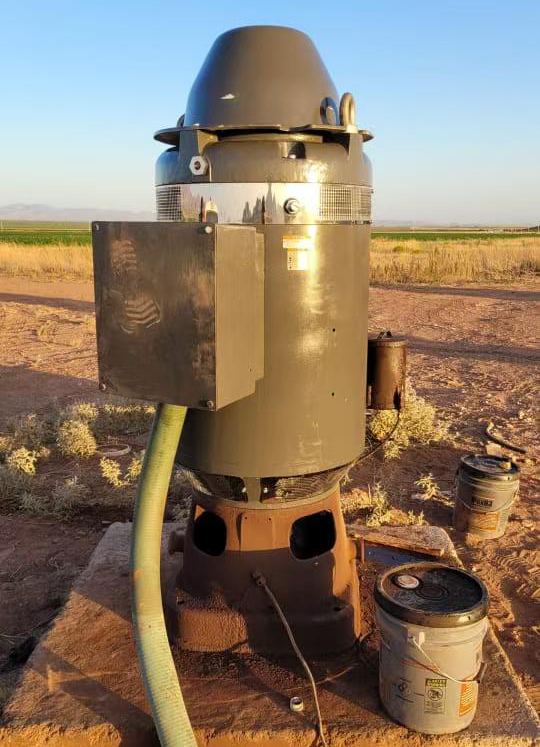

عمليات حفر الآبار
  • قدرة عالية على التحمل: محرك المضخة العميقة المتوافق مع أنظمة VFD يدعم إعدادات التحميل العادي والعالي، مما يجعله مثالياً لاستخراج المياه من أعماق تصل إلى مئات الأمتار.
  • مرونة في التكيّف: محركات VHS المتوافقة مع VFD تلتزم بمعايير IEC أوNEMA، مما يسهّل تركيبها في أي مكان حول العالم، مع خيارات حماية IP55 أو IP67 القابلة للتخصيص لتناسب مختلف البيئات.
التعدين وعمليات الحفر في البيئات القاسية
  • تصميم مغلق بالكامل ومبرّد بمروحة (TEFC): يمنع دخول الغبار والرطوبة التي قد تُلحق الضرر بنظام العزل. وتستمر محركات TEFC VHS في العمل بكفاءة حتى في درجات الحرارة المرتفعة أو البيئات الرطبة.
  • متانة عالية: صُممت لتكون مقاومة للانفجار ومناسبة للظروف الخطرة، وتتميز بعزم دوران قوي وثابت، مما يجعلها مثالية لتشغيل السيور الناقلة، وأجهزة الطحن، والكسارات، بكفاءة استثنائية.
إمدادات المياه الحضرية والصناعية
  • المياه السكنية الحضرية: توفر محركات مضخات الآبار العميقة مياه شرب ثابتة للمدن، باستخدام أدوات تحكم آلية ذكية لتحسين التدفق لتلبية احتياجات الكثافة العالية مع تقليل استهلاك الطاقة.
  • العمليات الصناعية ومياه التبريد: تدعم هذه المضخات الصناعات مثل البترول والمواد الكيميائية والأدوية، حيث تستخرج المياه الجوفية أو المواد الخام السائلة؛ وتتحمل نماذج الفولاذ المقاوم للصدأ التآكل ودرجات الحرارة العالية في البيئات الصناعية القاسية.
Applications
الخصائص
  • محركات VHS لا تحتاج متطلبات خاصة لأنابيب الآبار أو أنابيب المياه، مما يجعلها مناسبة لآبار الأنابيب الفولاذية وآبار أنابيب الرماد والآبار الترابية. تحت الضغط المسموح به، يمكن استخدام الأنابيب الفولاذية وأنابيب المطاط والأنابيب البلاستيكية كأنابيب مياه.
  • محركات VHS الخاصة بنا سهلة التركيب والاستخدام والصيانة، وتتطلب مساحة صغيرة ولا تحتاج إلى غرفة مضخة.
  • محركات VHS الخاصة بنا سهلة الإصلاح وتتمتع بعمر خدمة طويل.

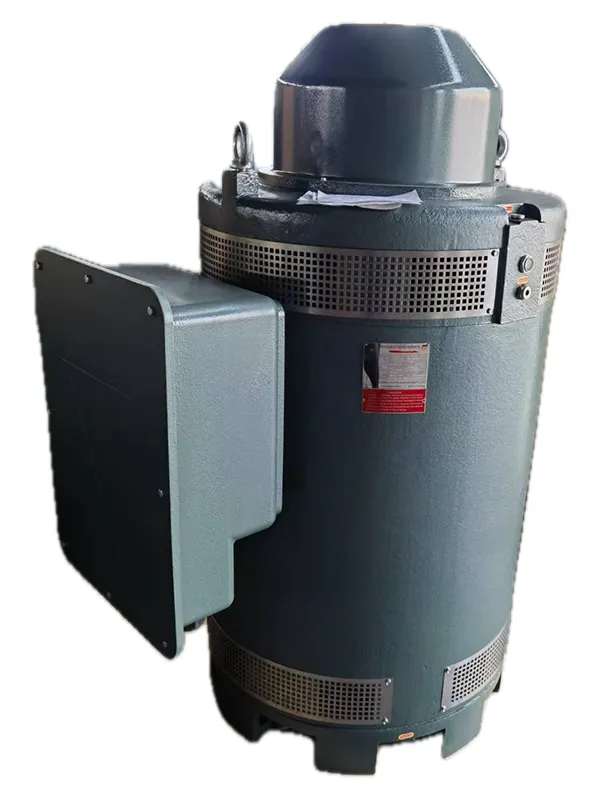

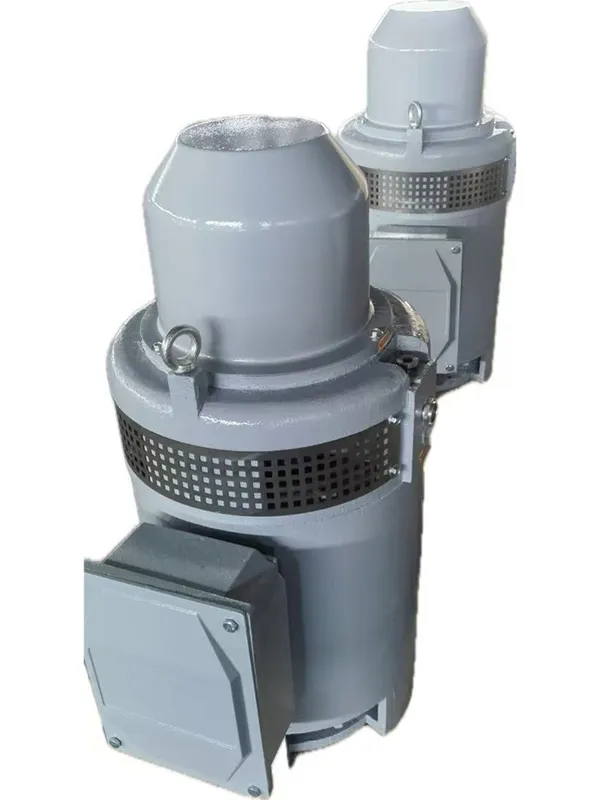

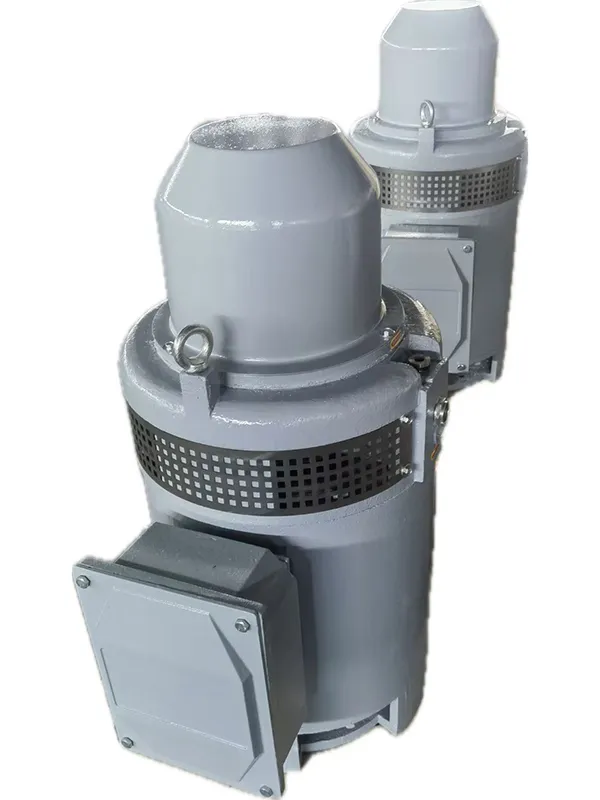

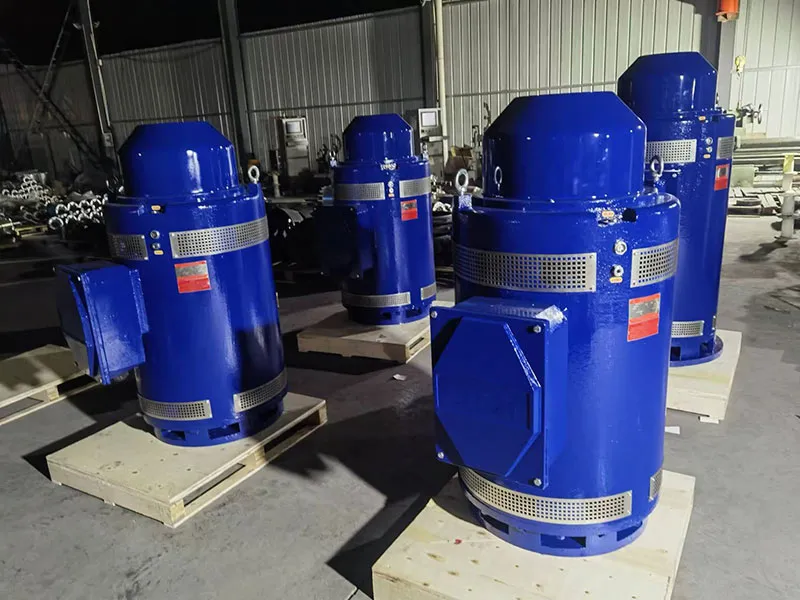

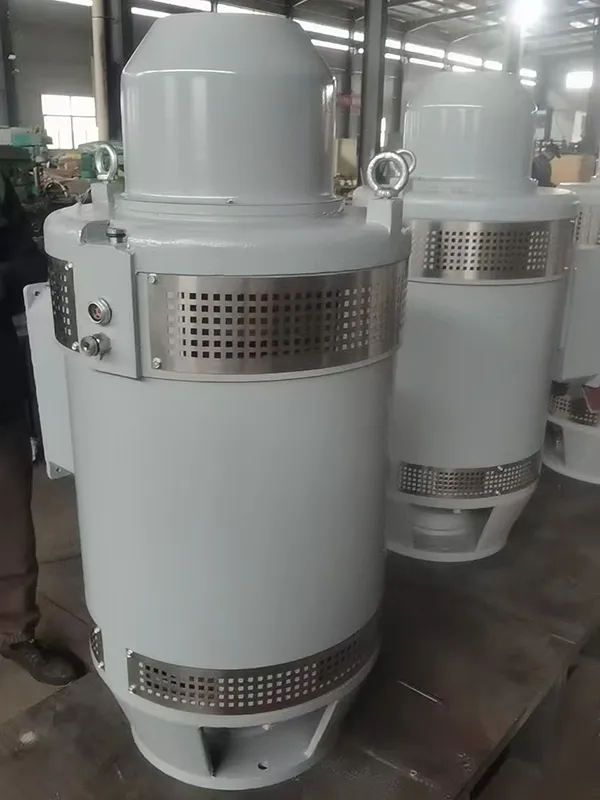

محركات VHS
نحن هنا لمساعدتك
كيف يمكننا مساعدتك؟

في شركة SEMC، نعمل كفريق واحد متحدين لإنجاز المهمة بأمان. دعونا نعمل معاً.
تواصل معنا
